H1Z2Z2-K光伏電纜
優勢：
低煙無鹵材料
排位整齊，易于加工
抗紫外線，耐臭氧
低溫韌性
耐高溫
使用壽命：在90℃以下超過25年
特性：
導體：鍍錫銅，5類導體
絕緣材質/顏色：XLPO，黑色或紅色或白色
護套材質/顏色：XLPO，黑色或紅色
額定電壓（Uo/U）
DC：1500V
測試電壓
6500V AC
額定溫度
環境溫度：-40℃—+90℃
導體最高溫度：+120℃
最大短路溫度：+250℃
最小彎曲半徑
單芯：Φ≤12mm ≥4×overall diameter
Φ＞12mm ≥10×overall diameter
多芯：Φ≤12mm ≥4×overall diameter
Φ＞12mm ≥10×overall diameter
測試標準
煙密度測試：透明度≥60% EN50618
冷彎曲測試：-40℃±2℃無裂痕 EN60811-504
|
線纜名稱 |
導體截面積 |
導體結構 |
絕緣外徑 |
成品外徑 |
導體最大電阻 (Ω/km) |
|
H1Z2Z2-K 單芯 |
1.5 |
30/0.25 |
3.05 |
4.70 |
13.7 |
|
2.5 |
49/0.25 |
3.50 |
5.20 |
8.21 |
|
|
4.0 |
56/0.285 |
3.85 |
5.50 |
5.09 |
|
|
6.0 |
84/0.285 |
4.45 |
6.10 |
3.39 |
|
|
10 |
77/0.40 |
5.50 |
7.20 |
1.95 |
|
|
16 |
126/0.40 |
6.90 |
8.80 |
1.24 |
|
|
25 |
196/0.40 |
8.70 |
10.80 |
0.795 |
|
|
35 |
276/0.40 |
10.00 |
12.40 |
0.565 |
|
線纜名稱 |
導體截面積 |
導體結構 |
絕緣外徑 |
成品外徑 |
導體最大電阻 (Ω/km) |
|

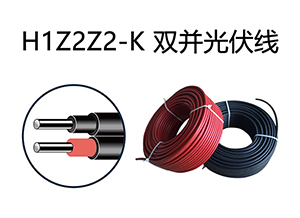

H1Z2Z2-K 雙并 |
2*1.5 |
30/0.25 |
3.05 |
4.70*9.60 |
13.7 |
|
2*2.5 |
49/0.25 |
3.50 |
5.20*10.60 |
8.21 |
|
|
2*4.0 |
56/0.285 |
3.85 |
5.50*11.20 |
5.09 |
|
|
2*6.0 |
84/0.285 |
4.45 |
6.10*12.40 |
3.39 |
|
|
2*10 |
77/0.40 |
5.50 |
7.20*14.70 |
1.95 |
|
|
2*16 |
126/0.40 |
6.90 |
8.80*17.90 |
1.24 |
|
|
2*25 |
196/0.40 |
8.70 |
10.80*21.90 |
0.795 |
|
|
2*35 |
276/0.40 |
10.00 |
12.40*25.10 |
0.565 |
