NG-A(BTLY)電纜是什么電纜？
NG-A(BTLY)電纜是目前市場上比較受歡迎的一種礦物絕緣防火電纜，大部分重要消防逃生系統都可以用BTLY電纜，是BTTZ重型銅芯礦物絕緣電纜改進型，符合國情生產加工，價格實惠的電纜。
一、NG-A(BTLY)電纜型號命名解析：
B----布線用礦物絕緣電纜
T----銅導體
L----鋁金屬套
Y----聚氯乙烯外護套

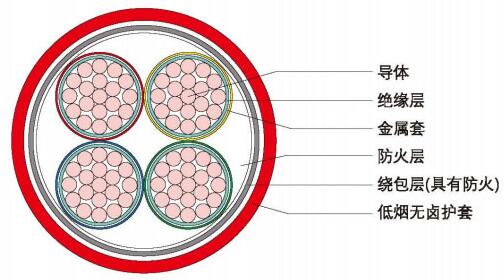

NG-A(BTLY)電纜結構圖
NG-A(BTLY)電纜結構：
1、導體為圓形銅絞線（相對BTTZ的實心銅桿較軟）
2、絕緣層為純金云母帶（不再與擠包絕緣料復合組成，從而排除碳粒的產生，提高了耐電穩定性）
3、金屬套為連續擠出的鋁金屬管（大大簡化了BTTZ的銅管拉拔工藝），
4、隔離套（交聯絕緣）
5、耐火層（在其外覆以火焰下不熔不燃可膨脹阻火的無機物—Mg（OH）2或AI（OH）3），
6、外護套塑料（聚烯烴）�！ �
BTTZ氧化鎂電纜結構：
1、銅導體；
2、無機絕緣材料（氧化鎂）絕緣；
3、外銅套。
NG-A(BTLY)電纜結構：
1、導體為圓形銅絞線（相對BTTZ的實心銅桿較軟）
2、絕緣層為純金云母帶（不再與擠包絕緣料復合組成，從而排除碳粒的產生，提高了耐電穩定性）
3、金屬套為連續擠出的鋁金屬管（大大簡化了BTTZ的銅管拉拔工藝），
4、隔離套（交聯絕緣）
5、耐火層（在其外覆以火焰下不熔不燃可膨脹阻火的無機物—Mg（OH）2或AI（OH）3），
6、外護套塑料（聚烯烴）�！ �
BTTZ氧化鎂電纜結構：
1、銅導體；
2、無機絕緣材料（氧化鎂）絕緣；
3、外銅套。
二、NG-A(BTLY)電纜性能：
NG-A(BTLY)電纜長度可根據用戶需要，實現整根無接頭整盤交貨。
NG-A(BTLY)礦物絕緣電纜敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。
同時NG-A(BTLY)系列礦物絕緣電纜具有良好的防蟻、防鼠、防輻射等功能，保證電纜更具有穩定性、壽命長和耐久性。
工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，尤其在有環保要求的項目中更適合應用。
NG-A(BTLY)礦物絕緣電纜防火性能設計是嚴格遵循英國BS6387標準，以及國際電工委員會IEC標準。
NG-A(BTLY)電纜的導體是由多股銅線絞合而成，絕緣層采用礦物質絕緣材質。鋁護套采用鋁質軟護套，經特殊工藝加工，隔離層采用氫氧化鎂或氫氧化鋁礦物質材料，外護層采用低煙無鹵或更好的塑料性材質。 BTLY電纜為國內先例，國際上沒有原型。產品較之BTTZ系列金屬外護套電纜相比，可以做到連續大長度、240mm以內可以多芯成纜，克服了接頭過多的缺點。
NG-A(BTLY)電纜用鋁為主要材料金屬管擠出代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降（鋁材僅為銅材綜合成本的1/10）。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性無疑得到提高（云母帶的絕緣電阻隨溫度的降低而上升）。
NG-A(BTLY)電纜生產標準：
1、BS 6387:1994在火焰條件下電纜保持電路完整性的性能要求；
2、GB/T12706.1-2008《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件》；
3、遵循相應的企業標準。
NG-A(BTLY)已經通過英國bs6387耐火標準較高級別C、W、Z試驗考核：
（C） 燃燒 950℃，燃燒180min
（W） 噴淋 650℃燃燒15min，再繼續燃燒的同時噴淋15min
（Z ） 撞擊 950℃，燃燒15min/30次
防火電纜BTLY(NG-A)柔性礦物絕緣電纜通過英國BS6387標準
NG-A(BTLY)電纜特點
①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。
②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯,長度可根據用戶需要，整根無接頭整盤交貨。
③敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。
④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。
⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。
⑥防爆(電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。)
⑦耐腐蝕(NG-A(BTLY)礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|外層有塑料外護套的保護，它仍然安全。)
⑧機械性強度高(NG-A(BTLY)礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能。)
三、NG-A(BTLY)電纜主要應用范圍
主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。
