如何選擇光伏發電系統電纜？

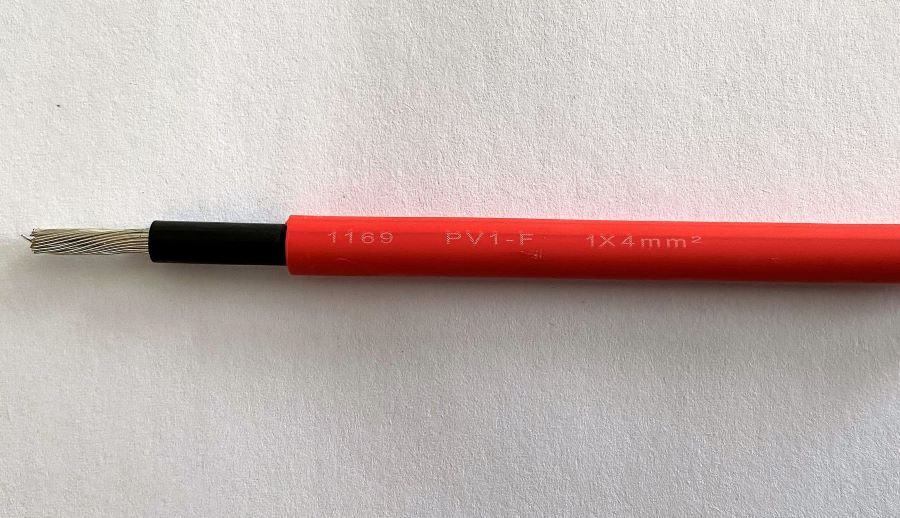

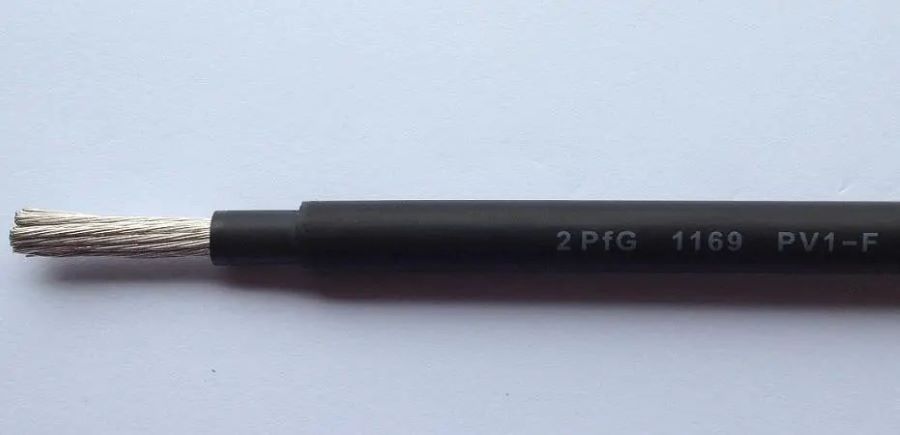

光伏專用電纜
一般組串到匯流箱的電纜使用光伏專用電纜PV1-F-1*4mm2。
光伏電纜結構簡略，其運用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下運用，具有必定的機械強度。
電纜制造的主要技術要求如下：
1.直流供電回路宜選用兩芯電纜，當需求時可選用單芯電纜。
2.高溫100℃以上或低溫-20℃以下場所不宜用聚氯乙烯絕緣電纜。
3.直埋敷設電纜時，當電纜接受較大壓力或許有機械損害風險時，使用鋼帶鎧裝電纜。
4.最大作業電流作用下的電纜芯溫度，不得超越按電纜使用壽命斷定的答應值。
5.斷定電纜繼續答應載流量的環境溫度，如果電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。
電纜路徑的選擇應符合下列規定：
1.避免電纜遭受機械性外力、過熱、腐蝕等損害。
2.滿意安全請求條件下使電纜較短。
3.便于敷設、維護。
4.避開即將發掘施工的當?shù)�，電纜在任何敷設方法及其悉數途徑條件的上下左右改變部件都應滿意電纜答應曲折半徑請求。
電纜選型具體要求如下：
太陽能光伏發電系統中低壓直流輸送部分使用的電纜，因使用環境和技術要求不同，對不同部件的連接有不同的要求，總體要考慮的因素有：電纜的絕緣性能、耐熱阻燃性能、搞老化性能及線徑規格等。
1.太陽能電池組件與組件之間的連接電纜，一般使用組件接線盒附帶的連接電纜直接連接，長度不夠時還可以使用專用延長電纜。
依據組件功率大小的不同，該類連接電纜有截面積為2.5m㎡、4.0m㎡、6.0m㎡等三種規格。
這類連接電纜使用雙層絕緣外皮，具有優越的防紫外線、水、臭氧、酸、鹽的侵蝕能力，優越的全天候能力和耐磨損能力。
2.蓄電池與逆變器之間的連接電纜，要求使用通過UL測試的多股軟線，盡量就近連接。
選擇短而粗的電纜可使系統減小損耗，提高效率，增強可靠性。
3.電池方陣與控制器或直流接線箱之間的連接電纜，也要求使用通過UL測試的多股軟線，截面積規格根據方陣輸出最大電流而定。
名部位直流電纜截面積依據下列原則確定：
①太陽能電池組件與組件之間的連接電纜、蓄電池與蓄電池之間的連接電纜、交流負載的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.25倍；
②太陽能電池方陣與方陣之間的連接電纜、蓄電池（組）與逆變器之間的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.5倍。
